Description

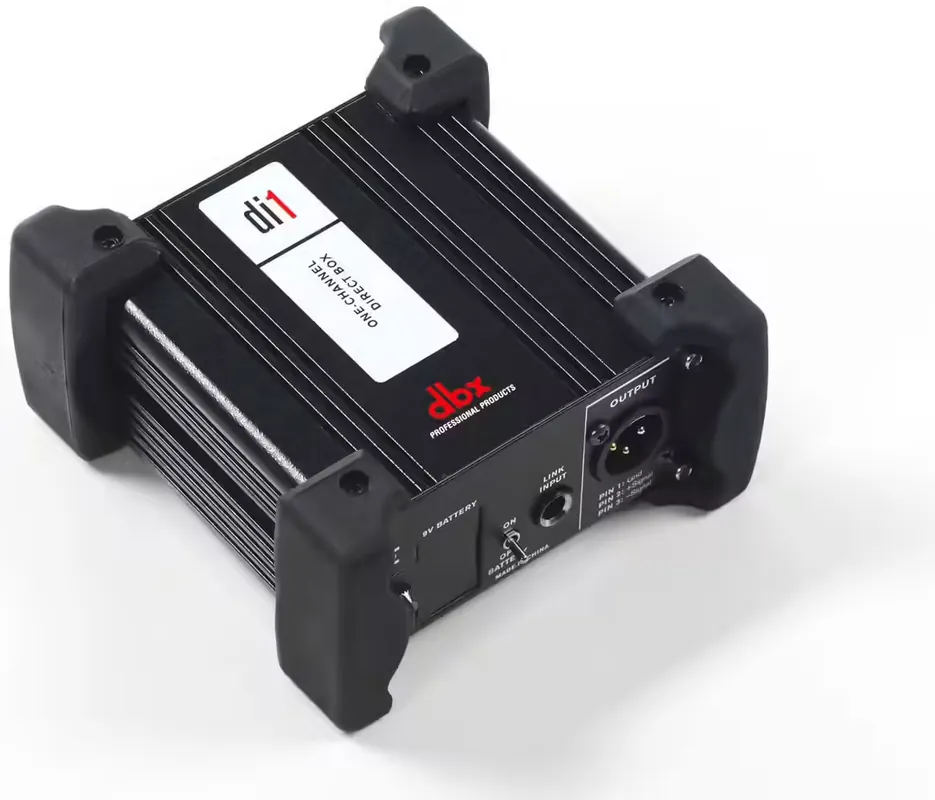

L’essentiel à savoir sur la boîte de direct active dbx Di1
- DI active robuste, pensée pour la scène comme pour le studio, afin de convertir un signal instrument en liaison symétrique propre sur XLR.
- Double atténuation -20 dB / -40 dB pour gérer aussi bien des sorties d’instruments que des niveaux plus élevés (claviers, sorties d’amplis, etc.).
- Ground lift (coupure de mise à la terre) pour réduire efficacement les ronflettes et parasites liés aux boucles de masse.
- Alimentation flexible : fonctionnement sur pile 9V ou via alimentation fantôme, avec indicateurs dédiés.
Une DI taillée pour la scène et intégrée à l’écosystème HARMAN
La dbx Di1 a été conçue avec une priorité claire : offrir une fiabilité à toute épreuve dans les conditions réelles de jeu, que ce soit sur un plateau, en répète ou en prestation. Son format et sa construction la destinent à encaisser les manipulations, les branchements/débranchements fréquents et les changements de configuration de dernière minute, tout en conservant une qualité de signal stable.
Elle se distingue aussi par sa compatibilité HARMAN Connected PA. Grâce à la technologie ioSYS, la Di1 peut être reconnue et configurée au sein d’un système Connected PA via l’application dédiée, aux côtés d’autres équipements compatibles. L’objectif est simple : réduire le temps de réglage pour se concentrer sur l’essentiel, la performance et la musique.
Pour qui et pour quels branchements ?
La Di1 s’adresse aux musiciens, techniciens et home-studistes qui veulent relier une source en sortie Jack (guitare électrique, basse, clavier, module, sortie d’ampli, etc.) à une console de mixage ou un stagebox en XLR, sans passer par la reprise micro. En convertissant le signal et en proposant une sortie symétrique, elle permet des liaisons longues et propres, avec moins de risque de bruit parasite.
En studio, elle devient un outil de prise de son pratique pour enregistrer une source instrument de manière contrôlée, et sécuriser le signal avant traitement. Sur scène, elle facilite le quotidien : un branchement direct vers la façade, un niveau maîtrisé grâce aux pads, et un ground lift disponible quand une boucle de masse s’invite dans le système.
Atténuation, isolation et contrôle : les fonctions clés de la Di1
Deux pads pour dompter les niveaux
Le circuit d’atténuation intégré propose -20 dB et -40 dB. Cette marge permet d’adapter la Di1 à des situations variées : instrument actif, clavier avec sortie puissante, ou source plus » chaude » susceptible de saturer l’entrée d’une console. Résultat : on conserve un signal exploitable, sans écrêtage, et avec une dynamique mieux maîtrisée.
Ground lift : un réflexe anti-ronflette
L’interrupteur de coupure de mise à la terre (ground lift) est un incontournable dès qu’un système mélange plusieurs alimentations, plusieurs appareils et des distances de câblage importantes. En cas de bourdonnement, ce réglage devient souvent la solution la plus rapide pour retrouver un signal propre, sans bricolage.
Alimentation au choix, avec voyants de contrôle
La Di1 fonctionne soit sur pile 9V, soit via alimentation fantôme. Cette double option est idéale en tournée comme en installation : la pile assure l’autonomie quand le phantom n’est pas disponible, tandis que l’alimentation fantôme simplifie l’exploitation sur console. Des indicateurs informent de la présence d’alimentation fantôme et du niveau faible de pile, pour éviter les mauvaises surprises en plein set.
Connectique pensée pour le terrain
Avec une entrée/sortie au format Jack et une sortie XLR symétrique, la Di1 s’intègre naturellement dans un pedalboard, un rack clavier ou un câblage de plateau. L’objectif est d’obtenir une liaison XLR stable vers la console, tout en gardant une mise en place simple et rapide.
Caractéristiques techniques
Connectique
- Entrée et sortie : Jack 6.35mm et XLR
- Connecteur sortie : XLR symétrique
Impédances
- Impédance de sortie : > 600 ohms
- Impédance d’entrée : > 250 kOhm
Niveaux
- Niveau d’entrée : +12dBu (à 0dB), +32dBu (à -20dB), +52dBu (à -40dB)
- Niveau de bruit en sortie : < -100dB non pondéré
Performances audio
- Réponse en fréquences : 10Hz à 70kHz, +0dB/-3dB
- Distorsion (THD) : < 0.005% à 1kHz, 0dBu
Contrôles
- Contrôle d’atténuation
- Interrupteur de coupure de mise à la terre (Ground lift)
Alimentation
- Alimentation par pile 9V
- Alimentation fantôme : +18 volts DC à +48 volts DC
Indicateurs
- Indicateur de niveau faible d’alimentation (pile)
- Indicateur de présence d’alimentation fantôme
