Description

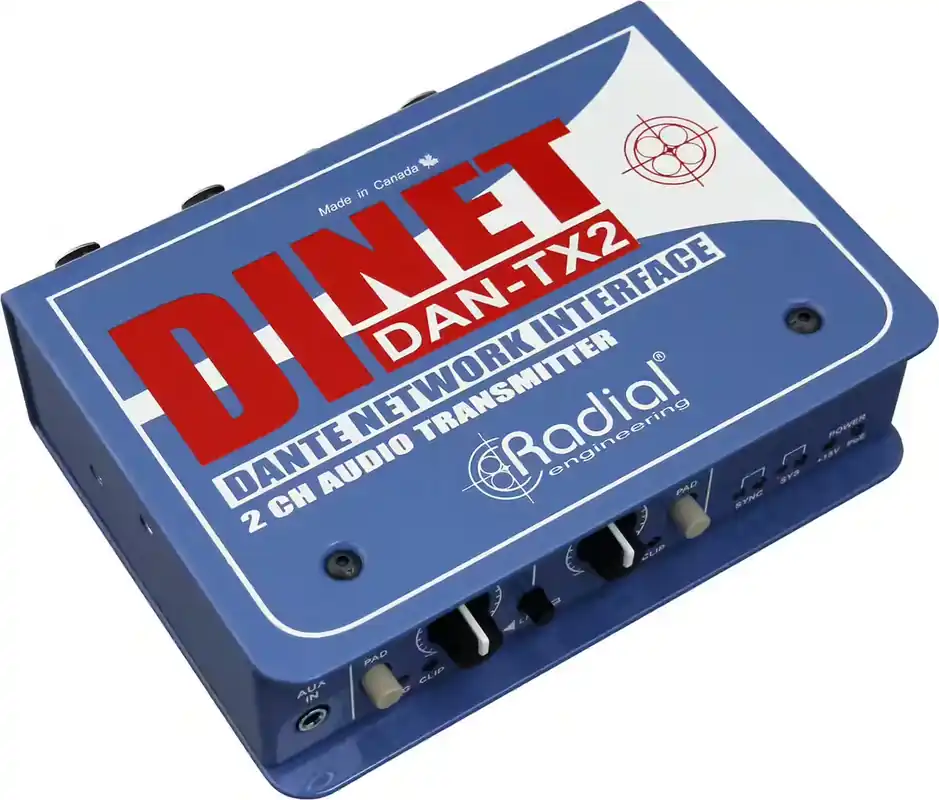

L’essentiel à savoir sur l’interface Dante DAN-TX2
- Diffuse 2 canaux analogiques (sources pro et grand public) vers un réseau Dante, avec compatibilité AES67 pour une intégration réseau élargie
- Connectique polyvalente : 2 entrées combo XLR/Jack 6.35mm symétriques, connecteurs RCA niveau ligne et une entrée auxiliaire Jack 3,5 mm pour ordinateur portable, smartphone ou tablette
- Installation simplifiée via port EtherCon et câble réseau Cat5e ou Cat6, alimentation au choix sur secteur ou en PoE
- Prêt pour la scène et l’intégration : pad -18 dB, gestion de signaux jusqu’à +24 dB et fonction Link (canal 2 asservi au canal 1)
Du signal analogique au réseau : l’approche Dante et AES67 au service des installations modernes
Le DAN-TX2 répond à un besoin devenu central en sonorisation, broadcast, événementiel et installation fixe : transporter un signal audio analogique sur un réseau IP de manière fiable et rapide à déployer. Dans une régie, un rack de scène ou une salle équipée, le passage au Dante permet de rationaliser le câblage, de simplifier les changements de configuration et d’augmenter la flexibilité de routage.
Grâce à sa conformité AES67, le DAN-TX2 s’intègre aussi dans des environnements où plusieurs technologies audio sur IP cohabitent. Vous conservez ainsi une marge d’évolution pour vos infrastructures réseau, tout en profitant d’un format orienté terrain : connectiques robustes, mise en oeuvre directe, et options pensées pour sécuriser les niveaux.
À qui s’adresse le DAN-TX2 et dans quels usages il excelle ?
Le DAN-TX2 est idéal si vous devez injecter des sources analogiques dans un réseau Dante sans passer par une console numérique à proximité. Il s’adresse autant aux techniciens son qu’aux intégrateurs, avec une philosophie » plug and play » : on connecte la source, on branche le réseau, et on récupère le signal côté Dante.
Il convient parfaitement pour : envoyer un lecteur audio grand public via RCA vers la régie, intégrer un ordinateur portable ou un smartphone via l’entrée Jack 3,5 mm lors d’une conférence, ou encore reprendre des sorties de matériel professionnel sur les entrées combo XLR/Jack 6.35mm symétriques. En prestation, c’est une solution efficace pour déporter un point d’entrée audio sur scène, au pupitre intervenant, ou dans une salle annexe, tout en conservant le confort du routage réseau.
Fonctionnalités clés : connectique, gestion des niveaux et déploiement réseau
Entrées adaptées aux sources pro et aux appareils grand public
La force du DAN-TX2, c’est sa polyvalence. Les 2 entrées combo XLR/Jack 6.35mm symétriques accueillent les sources audio professionnelles, avec une connectique standard et sécurisante. En parallèle, les connecteurs RCA permettent de brancher facilement des appareils grand public de niveau ligne. Enfin, l’entrée auxiliaire Jack 3,5 mm se révèle précieuse pour les usages » dernière minute » : ordinateur portable en réunion, musique d’attente depuis un smartphone, ou lecture vidéo sur tablette.
Une réserve de niveau pensée pour les situations réelles
En contexte live ou corporate, les niveaux varient énormément selon les sources. Le DAN-TX2 intègre un pad -18 dB pour gérer les signaux trop élevés et sécuriser l’entrée, tout en restant capable d’encaisser des niveaux jusqu’à +24 dB. Cette marge est particulièrement utile lorsque vous récupérez des sorties ligne » fortes » ou des équipements dont le niveau n’est pas parfaitement maîtrisé.
Fonction Link : cohérence immédiate entre deux canaux
La fonction Link est un atout pratique lorsque vous travaillez avec une source stéréo ou deux canaux devant rester cohérents : le niveau du canal 2 peut être asservi au niveau du canal 1. Résultat : un réglage, une cohérence, moins d’erreurs en exploitation, et un gain de temps appréciable pendant l’installation ou les balances.
Réseau et alimentation : EtherCon, Cat5e/Cat6 et PoE
Le raccordement au réseau se fait via un port EtherCon, apprécié pour sa robustesse en prestation. La connexion est prévue avec un câble réseau EtherCon Cat5e ou Cat6. Côté alimentation, le DAN-TX2 peut fonctionner sur secteur ou directement via Power over Ethernet (PoE) sur le port EtherCon : un vrai plus pour limiter les alimentations externes et accélérer le déploiement, notamment en installation fixe.
Intégration en rack
Pour une organisation propre en baie technique ou en flight, le DAN-TX2 peut être mis en rack à l’aide du kit de mise en rack SA19. Une option utile pour centraliser plusieurs interfaces, sécuriser le câblage et faciliter la maintenance.
Caractéristiques techniques
Transmission audio et réseau
- Type : transmetteur de 2 canaux audio analogiques vers un réseau Dante
- Compatibilité : AES67
- Port réseau : EtherCon
- Câblage réseau : câble EtherCon Cat5e ou Cat6
Connectiques audio (entrées)
- Entrées principales : 2 combos XLR/Jack 6.35mm symétriques
- Entrées ligne grand public : connecteurs RCA
- Entrée auxiliaire : Jack 3,5 mm (connexion ordinateurs portables, smartphones, tablettes)
Gestion du signal
- Fonction Link : niveau du canal 2 asservi au niveau du canal 1
- Pad -18 dB
- Gestion de signaux jusqu’à +24 dB
Alimentation et intégration
- Alimentation : sur secteur ou via Power over Ethernet (PoE) sur le port EtherCon
- Mise en rack : compatible avec le kit de mise en rack SA19
