Description

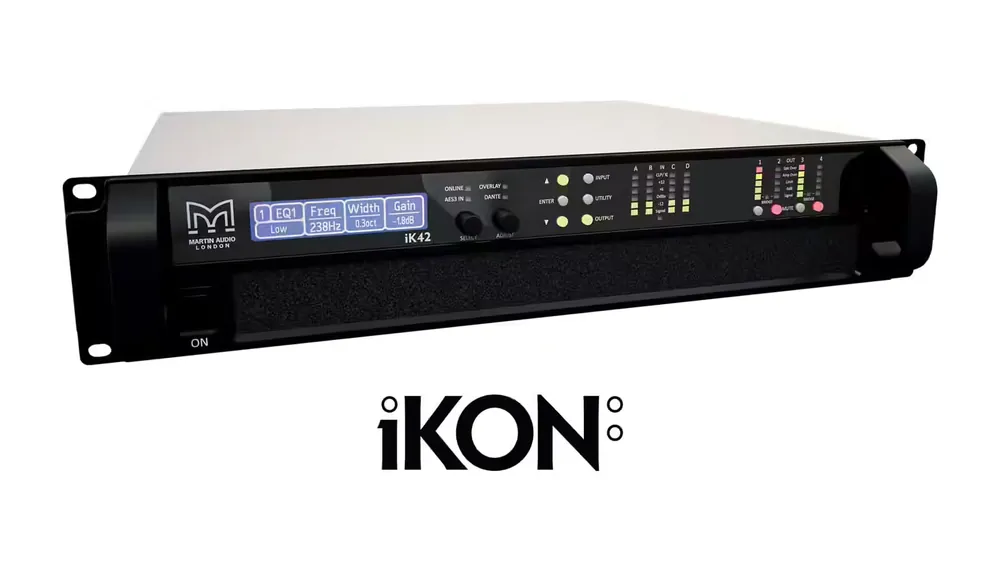

L’essentiel à savoir sur l’amplificateur de puissance iKON iK42
- Amplificateur classe D 4 canaux concu pour une tres forte densite de puissance et une efficacite elevee, adapte aux contraintes de touring et d’installation.
- Controleur-amplificateur dedie aux matrices de lignes Martin Audio Wavefront Precision et aux moniteurs de scene serie XE, tout en restant polyvalent sur la gamme d’enceintes Martin Audio.
- DSP integre avance avec prise en charge de filtres FIR (jusqu’a 1000 prises a 48 kHz par canal de sortie) pour l’optimisation de systemes et l’alignement temporel.
- Reseau et audio numerique via Ethernet pour controle/surveillance (VU-NET) et entrees Dante pour la distribution audio numerique.
Un controleur-amplificateur concu pour l’ecosysteme Martin Audio
Le iKON iK42 a ete pense comme un element central de pilotage et d’amplification pour les configurations Martin Audio exigeantes, en particulier les systemes Wavefront Precision et les moniteurs XE. Son approche » tout-en-un » associe amplification multicanaux, traitement numerique et supervision reseau afin de simplifier l’integration, accelerer les mises en service et maintenir une coherence de restitution d’un systeme a l’autre.
Au-dela de ces applications cibles, sa conception en fait aussi un choix pertinent pour une amplification multicanaux au sein d’un parc d’enceintes Martin Audio, lorsque l’on recherche a la fois de la reserve, de la precision et des outils DSP complets dans un format rack 2U.
Pour qui, et dans quels usages le iKON iK42 fait la difference
Le iK42 s’adresse aux prestataires son, aux integrateurs et aux exploitants de lieux (salles, theatres, lieux de culte, clubs) qui ont besoin d’un amplificateur 4 canaux puissant, fiable et supervisable a distance. En facade comme en retours de scene, il apporte une excellente maitrise dynamique et un pilotage fin des enceintes, pratique lorsque plusieurs zones ou plusieurs voies doivent etre gerees dans un meme rack.
Son rendement eleve limite l’energie tiree du secteur et aide a conserver des reserves de puissance utiles lorsque les conditions deviennent difficiles (forte sollicitation, temperature, longues durees d’exploitation), tout en restant orientee performance audio.
Traitement, reseau et securite : un amplificateur pret pour les systemes modernes
DSP integre haute precision et filtres FIR
Le traitement numerique est entierement integre au iK42 afin d’optimiser la performance globale du systeme. Le DSP fonctionne en 96 kHz / 48 kHz sur toutes les entrees et sorties, et propose des outils complets de gain, delai, filtrage et egalisation. Pour les architectures necessitant un calage fin et une phase controlee, chaque canal de sortie peut beneficier jusqu’a 1000 prises de filtre FIR a 48 kHz, un point cle pour mettre en oeuvre des strategies d’optimisation telles que l’extension de bande passante sur des systemes a reseaux de lignes WP.
Controle et supervision reseau via Ethernet, audio numerique via Dante
Le iK42 integre un controle et une surveillance a distance par Ethernet au travers de l’application Martin Audio VU-NET, utile pour le diagnostic, le suivi d’etats et l’exploitation au quotidien. Pour les infrastructures numeriques, des entrees reseau audio Dante sont prevues, facilitant la distribution audio, le routage et la gestion de canaux dans des environnements de scene ou d’installation.
En complement, l’interface en face avant a ete concue pour permettre un controle local complet des fonctions, pratique en rack technique ou en situation de maintenance sur site.
Protections completes pour l’amplificateur et les enceintes
Pour securiser l’exploitation, le iK42 embarque des fonctions de protection et une suite de limiteurs d’enceintes integres. La gestion inclut des limites de crete, de RMS et de limitation de trajet, ainsi qu’une limitation multibande pour les systemes passifs 2 voies. L’objectif est de conserver la performance tout en maintenant des conditions de fonctionnement sures, y compris lors d’utilisations intensives.
Caractéristiques techniques
Applications
- Amplificateur systeme dedie aux series Martin Audio Wavefront Precision et XE Monitor
- Amplification multicanaux polyvalente pour les systemes de haut-parleurs Martin Audio
Type et amplification
- Type : amplificateur de classe D a quatre canaux
- Puissance de sortie (tous canaux pilotes) : 5000W en 2 ohms
- Puissance de sortie : 3000W en 4 ohms
- Puissance de sortie : 1500W en 8 ohms
- Puissance en mode pont (par paire de canaux) : 10000W en 4 ohms
- CV ligne sortie : Ligne 1250W, 25V
- CV ligne sortie : Ligne 3500W, 70V
- CV ligne sortie : 5000W, ligne 100V
Traitement des signaux numeriques (DSP)
- DSP : 96kHz / 48kHz sur toutes les entrees et sorties
- Taux d’echantillonnage : 96kHz (48kHz pour la mise en oeuvre du filtre FIR)
- Entrees physiques : 4 x analogiques
- Entrees physiques : 2 x AES
- Entrees Dante : 4 entrees Dante pouvant etre routees vers quatre modules de lecteur DSP
- Entree de module DSP : acheminement du signal d’entree, retard, gain, HPF, phase, muet, egaliseur : 2 x etageres basses, 6 filtres PEQ / passe-bande et FIR
- Module drive sortie DSP : filtres source, retard, gain, phase, muet, filtres de croisement, limiteurs, EQ : etagere basse, 8 filtres PEQ / passe-bande et etageres
Refroidissement et environnement
- Refroidissement : deux ventilateurs a vitesse variable, flux d’air de l’avant a l’arriere
- Temperature ambiante maximale : 40 deg C (104 deg F)
Entrees / sorties audio
- Analogue IN / LINK (4 canaux) : 4 x XLR femelles
- Analogue IN / LINK (4 canaux) : 4 x Neutrik XLR male
- Impedance d’entree analogue : 20k ohms equilibre a la terre
- Niveau d’entree analogique maximum : + 20dBu
- AES3 IN / LINK (2 canaux) : 1 x XLR femelle, 1 x XLR male Neutrik, equilibre
- Dante (4 canaux) : 2 x RJ45 blindes, primaire et secondaire
- Sorties d’amplificateur : 4 x Neutrik Speakon NL4
Performance audio
- Plage dynamique : superieure a 113dBA, entree analogique
- Plage dynamique : entree AES / Dante 114dBA
- Frequence de reponse : 7Hz-30kHz (points -2.5dB, charge 4 ohms)
- Distorsion harmonique totale : inferieure a 0,05% typique a 1 kHz, charge 4 ohms
- Vitesse de balayage : superieure a 60V par microseconde
- Facteur d’amortissement : superieur a 800 a la sortie de l’amplificateur, ref 8 ohms
Reseau de controle et de surveillance
- Protocole : Ethernet
- Application de controle : Martin Audio VU-NET
Alimentation
- Type : serie haute performance resonante
- Gamme de fonctionnement entree AC : 85 – 240V AC, 47 – 63Hz
- Reseau inrush courant : 6A a 115V, 12A a 230V (maximum pour inferieur a 10ms)
- Connecteur secteur : Neutrik 32A Powercon
Format et poids
- Dimensions : (L) 483 x (H) 2U / 89mm x (D) 357mm (poignees inclues et support arriere optionnel)
- Dimensions : (L) 19po x (H) 2U / 3.5po x (D) 14.1in (poignees inclues et support arriere optionnel)
- Poids : 12,5 kg (27,5 lb)
