Description

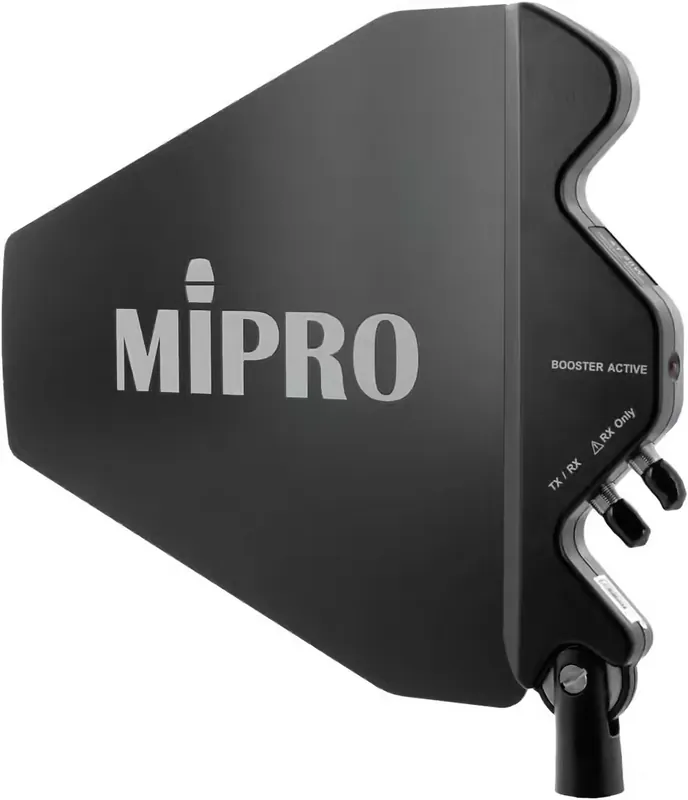

L’essentiel à savoir sur l’antenne Antenne UHF large bande 470-1000 MHz avec booster +12 dB (TNC)
- Large bande UHF pour couvrir de nombreux systèmes sans fil : 470 à 1000 MHz
- Booster intégré +12 dB pour renforcer le signal sur les liaisons RF plus longues
- Directivité maîtrisée : 75 deg (V) x 130 deg (H) pour mieux » viser » la zone utile
- Alimentation via câble d’antenne (8 à 15 V DC) : installation simplifiée, sans bloc dédié
Une antenne pensée pour les environnements RF exigeants
Cette antenne UHF large bande s’inscrit dans la logique des configurations HF professionnelles : fiabiliser la réception, améliorer le rapport signal/bruit et gagner en stabilité lorsque la scène, la distance ou la densité de fréquences compliquent le travail. Son format plat et sa directivité en font une solution pertinente en façade, en régie ou en installation fixe, dès qu’il faut optimiser la couverture RF sans multiplier les essais de placement.
Pour qui et pour quel usage ?
Elle s’adresse aux utilisateurs de systèmes sans fil UHF (microphones HF, retours, liaisons audio RF selon les configurations) qui veulent sécuriser la réception en répétition, en prestation live, en théâtre, en conférence ou en lieu de culte. Le booster intégré est particulièrement utile lorsque l’antenne est déportée, avec du câble, ou lorsque la réception devient sensible à cause des obstacles, du public, ou d’un environnement radio chargé.
Directivité, gain et booster : les points clés
Large bande UHF : souplesse au quotidien
La couverture 470-1000 MHz permet d’accompagner différentes plages de travail UHF, pratique pour les parcs de matériel hétérogènes ou les prestations où les fréquences varient selon les lieux. Cela facilite aussi la standardisation d’une antenne unique pour plusieurs récepteurs, selon l’architecture du système.
Booster intégré +12 dB : un renfort quand il le faut
Le booster intégré apporte un gain additionnel de +12 dB afin de compenser certaines pertes (notamment liées au câblage) et de maintenir un niveau RF plus confortable en entrée de réception. L’antenne est alimentée via le câble d’antenne (8 à 15 V DC), ce qui simplifie l’intégration dans un rack ou une baie technique.
Connectique TNC en entrée/sortie
La connectique TNC (entrée + sortie) facilite l’intégration dans une chaîne RF, selon vos besoins (distribution, routage, configuration de réception). À noter : vendu sans support, prévoyez l’accessoire de fixation adapté à votre installation (mur, pied, structure, rack via kit dédié).
Caractéristiques techniques
Performances RF
- Type : antenne
- Bande de fréquences : UHF large bande 470 à 1000 MHz
- Gain : 4 à 6 dBi
- Booster intégré : +12 dB
- Directivité : 75 deg (V) x 130 deg (H)
- Impédance : 50 Ohms
Connectique et alimentation
- Connectique : TNC (entrée + sortie)
- Alimentation : via câble d’antenne, 8 à 15 V DC
Dimensions et poids
- Dimensions : 319 x 270 x 25 mm
- Poids : 430 g
